AQUAMAP 1022

Part Number 010-01846-03

GBS 온라인샵

제품 특성
제품 사양
내용물
업데이트
액세서리

뉴 AQUAMAP을 통해 차원이 다른 낚시의 신세계를 경험합니다.

다양한 언어 지원: 영어, 중국어 간체, 번체, 일본어, 한국어, 인도네시아어, 말레이시아어, 베트남어, 버마어, 힌두어, 구자라트어, 태국어.
키패드 인터페이스와 다기능 컨트롤 노브가 장착된 10-인치 컬러 디스플레이
Garmin Marine Network와 NMEA 2000 및 NMEA 0183 네트워크를 모두 지원
내장 SEA HD Chart와 9,861 개의 조류 포인트 지원
고감도 내장형 10 Hz GPS, GLONASS 및 BEIDOU 위성항법 시스템은 30,000개에 달하는 정확한 웨이포인트를 쉽고 빠르게 표시할 수 있으므로, 나만의 비밀스러운 낚시 핫스팟으로 다시 찾아갈 수 있습니다.(외부 GPS 안테나 필요)

고성능 전문가용 제품으로 개발되었으며 10인치 AQUAMAP® 버튼식 GPS 차트플로터 / 어군탐지기 / 레이더 다기능 디스플레이 (MFD)를 갖춘 첨단 올인원 솔루션. 특별한 조절 노브와 단축키가 결합된 대형 고휘도 스크린 덕분에 사용 편의성이 더욱 향상되었습니다. Garmin Marine Network가 지원되므로 다양한 장치 사이에서 지도, 사용자 데이터, 레이더, IP 카메라를 서로 공유할 수 있습니다. NMEA 2000®과 NMEA 0183는 오토파일럿, 디지털 스위칭, 날씨, 미디어, VHF, AIS, 엔진 모니터링 및 그 밖의 센서를 포함하는 네트워 크 연결을 지원합니다. 또한 완전한 SailAssist 기능을 내장하고 있습니다.

완전한 네트워크 공유

본 제품은 Garmin Marine Network를 지원하기 때문에 여러 가지 장치 사이에서 소나, 지도, 사용자 데이터, 돔 또는 오픈-어레이 레이더, IP 카메라 및 Panoptix sonar 소나 기능을 공유할 수 있습니다. 또한 본 제품은 오토파일럿, 디지털 스위칭, 날씨, 미디어, VHF, AIS, 엔진 모니터링 및 그 밖의 센서를 위하여 NMEA 2000® 네트워크 연결과 NMEA 0183 지원을 제공합니다.

초당 10회 갱신되는 방향과 위치

빠르게 반응하는 내장형 10 Hz GPS, GLONASS, 및 BEIDOU는 사용자의 움직임을 화면 상에 더욱 매끄럽게 표시하기 위하여 1초에 10 회씩 사용자의 방향과 위치를 갱신합니다. 따라서 30,000개에 달하는 정밀한 웨이포인트를 지도 상에 표시할 수 있으며, 쉽고 빠르게 이 웨이포인트로 되돌아가는 길을 찾아낼 수 있습니다.

최고의 수상 지도로 업그레이드

두 개의 microSD™ 카드 슬롯이 BlueChart g2 HD,
BlueChart g2 Vision HD 같은 부가 맵을 사용할 수 있는 확장형 메모리를 제공합니다. BlueChart g2 Vision HD은 독보적인 핫스팟 안내 기술인 Garmin 자동 안내 기능을 제공합니다. 이 자동 안내 기능은 선박의 규격에 맞춰, 천해와 기타 해도에 기록된 장애물을 피해 항행할 수 있는 시각적 경로를 즉시 작성합니다.

퀵드로 등고선 나만의 HD 지도 만들기

퀵드로 등고선은 AQUAMAP에 미리 탑재되어 제공되는 편리한 무료 소프트웨어입니다. 사용자만의 HD 낚시 지도를 1피트 등고선 밀도로 화면에 그려줍니다. 귀하만을 위한 지도이므로 필요에 맞게 고쳐 쓰실 수 있습니다. 나 자신을 위하여 데이터를 보관하거나, 아니면 Garmin Connect™의 퀵드로 커뮤니티를 통하여 Garmin 또는 친구들과 데이터를 공유할 수 있습니다. 특별한 전문 측량 지식이 필요 없습니다. 낚시를 하시는 동안 Quickdraw Contours가 알아서 지도를 작성합니다. 다른 지도 작성 소프트웨어의 경우처럼 기다리거나 다른 곳으로 파일을 전송할 필요가 없습니다. 결과가 즉시 표시됩니다.

Fantom Solid State Doppler 레이더와 호한되는 MotionScope 기능

MotionScope™ 기술은 도플러 효과를 사용하여 움직이는 타깃을 감지하고 이를 강조함으로써 충돌을 피하고, 새떼를 찾아내고, 기후의 형성 과정을 추적합니다. 도플러 효과는 타깃의 상대적 움직임으로 인해 발생하는 레이더 에코의 주파수 변화입니다. 이 효과를 통하여 레이더로 접근하거나 레이더부터 멀어지는 모든 타깃을 즉시 감지할 수 있습니다. MotionScope는 레이더 디스플레이 상에 움직이는 타깃을 강조하여 표시하므로, 사용자는 다른 보트나 심각한 기후 조건의 위치를 찾아내거나, 수면위에서 새들이 먹이를 사냥 중인 낚시 스팟을 찾아낼 수도 있습니다.

비디오 입력 및 출력

다른 장치로의 디스플레이를 공유하여 보십시오. 이제 비디오 영상을 더 큰 화면에 출력할 수 있으며, 브릿지를 통하지 않고도 바로 출력할 수 있습니다.

GAIN/CLUTTER/RANGE/VRM 및 Nice Knob의 빠른 버튼 조작

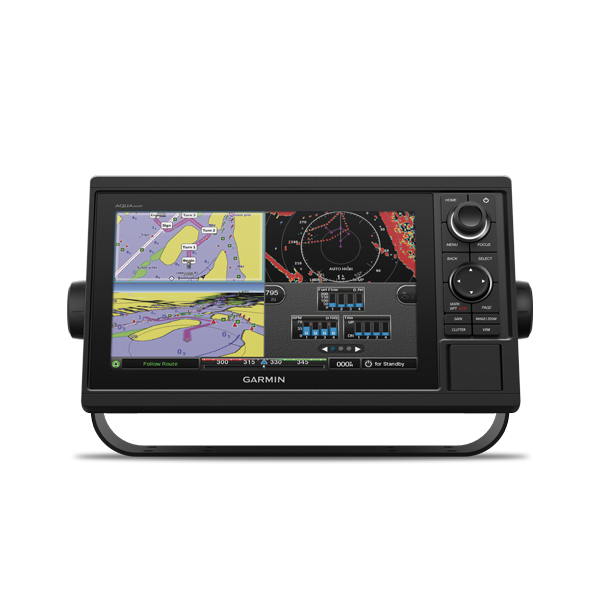

GAIN/CLUTTER/RANGE/VRM 단축키 및 다기능 노브를 포함하는 키패드 인터페이스가 적용된 10 인치 대형 고휘도 디스플레이

내장 SailAssist 기능

바람의 힘 최대한으로 활용하여 경쟁에서 앞서 나갈 수 있도록 돕기 위하여, 다기능 디스플레이 (MFD)는 가상의 스타팅 라인을 보여주는 레이스 전 안내 페이지를 비롯하여 레이 라인 (lay line), 경주 시작 전 준비 시간, 네트워크 상의 모든 Garmin GPS 제품과 동기화될 수 있는 레이스 타이머 등을 보여주는 여러 가지 데이터 필드를 제공합니다. 그 밖에도 지원되는 다른 항해 기능으로는 향상된 풍배도 (wind rose), 방위 및 대지침로 (COG), 셋 앤드 드리프트 (set and drift), 진풍 및 겉보기 바람 데이터 등이 있습니다.

GPX 중간 지점 데이터 이동

중간 지점, 항적 또는 자주 이용한 항로 등을 다른 제조사의 GPS 제품 또는 Garmin 핸드헬드 기기에 저장해 두었다면, 이제 그 어느 때보다도 쉽게 그런 항목들을 산업 표준인 GPX 소프트웨어 형식으로 Garmin 차트플로터에 옮길 수 있습니다.

관련 홈페이지

지도 구매

일반
방수 등급	IPX7

물리적 & 성능
물리적 치수	12.5" x 7.3" x 2.7"(31.8 x 18.5 x 6.9cm)
디스플레이 크기, WxH	8.8" x 4.9"(22.4 x 12.5cm)
디스플레이 해상도, WxH	1024 x 600픽셀
디스플레이 유형	WSVGA 디스플레이
무게	4.1파운드(1.85kg)
안테나	외부 BNC 또는 NMEA 2000 이상의 외부
NMEA 2000® 호환
NMEA 0183 호환
전력 소비	12Vdc에서 최대 전력 사용량: 32.4W 12Vdc에서 일반 소비 전류: 1.9A 12Vdc에서 최대 소비 전류: 2.7A
장착 옵션	보석 또는 플러시
가민 마린 네트워크™

지도 및 메모리
사전 로드된 지도	전 세계 음영 기복 지도
데이터 카드 허용	SD™ 카드 2개
웨이포인트	30,000
경로	200
추적 로그	50,000포인트; 50개의 저장된 트랙

차트 플로터 기능
Garmin 레이더 호환
Garmin Sonar 호환	(외부 블랙박스 포함, 별도 판매)
AIS 지원(목표 선박 위치 추적)
DSC 지원(DSC 지원 VHF 라디오의 위치 데이터 표시)
조석표
GSD™ 블랙박스 소나 지원
GCV™ 블랙 박스 소나 지원
GRID™(Garmin 원격 입력 장치) 호환

음파 탐지기 기능 및 사양
이중 주파수(50/200kHz) 소나 가능	(외부 블랙박스 포함, 별도 판매)
이중 빔(77/200kHz) 소나 가능	(외부 블랙박스 포함, 별도 판매)
지원되는 주파수	기존: 50/200, 77/200kHz 단일 채널 CHIRP: 40 ~ 240kHz Garmin ClearVü CHIRP: 260/455/800kHz (변환기에 따라 다름)
전송 전력 (RMS)	기존 50/200kHz 소나: 2kW 77/200kHz 소나: 최대 500W CHIRP 고/중/저 대역: 최대 1kW Garmin ClearVü CHIRP: 최대 500W 변환기에 따라 다름)
CHIRP 소나 기술	(외부 블랙박스 포함, 별도 판매)
클리어뷰	(외부 블랙박스 포함, 별도 판매)
최대 깊이	2kW에서 5,000피트(깊이 용량은 수심 유형 및 기타 수중 조건에 따라 다름)
하단 잠금(하단에서 위로 복귀 표시)	(외부 블랙박스 포함, 별도 판매)
수온 로그 및 그래프	(외부 블랙박스 포함, 별도 판매)
음파 탐지기 녹음	(외부 블랙박스 포함, 별도 판매)
소나 기록 되감기	(외부 블랙박스 포함, 별도 판매)

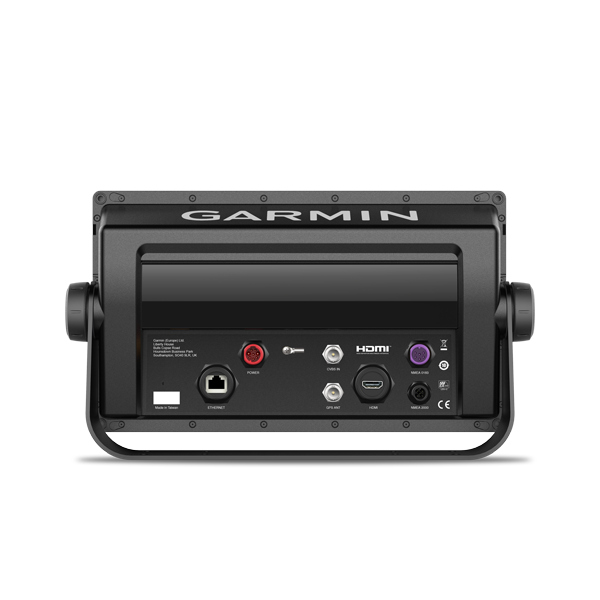

연결
변환기 핀 번호	8
NMEA 0183 호환 포트	2
비디오 입력/출력

AQUAMAP 1052 MFD
전원/데이터 케이블
NMEA 2000 T 커넥터
NMEA 2000 드롭 케이블(2m)
손잡이가 있는 베일 마운트 키트
개스킷이 있는 매립형 장착 키트
보호 커버
트림 피스 스냅 커버
문서

업데이트 및 다운로드

이 다운로드 코너에서는 선택하신 Garmin 제품의 업그레이드 소프트웨어를 다운로드할 수 있습니다. 이 업그레이드 소프트웨어 프로그램은 특정 GPS와 소프트웨어 버전에서만 업그레이드됩니다.

경고

이 소프트웨어는 승인된 GPS 제품에만 업그레이드되며, 만약 이 소프트웨어를 기타 기기에 다운로드하면 사용할 수 없습니다. 이 소프트웨어를 GPS 기기 상에 다운로드했을 때 오류가 발생하고, 다시 다운로드를 시도해도 역시 다운로드에 성공할 수 없다는 메시지가 나오면, 반드시 고객의 GPS 기기를 Garmin의 애프터 서비스 센터로 보내서 검사해야 합니다.

소프트웨어 승인 조건

본 소프트웨어의 다운로드, 설치 또는 사용에 있어 당사의 사용 약관을 수락하고 동의하며, 다음의 승인 조건을 확실히 준수해야 합니다. 본 조건을 상세히 읽으시기 바랍니다.

Garmin Corporation("Garmin")는 해당 제품이 정상적으로 작동하는 조건에서 고객이 제한적이고 비독점적인 승인 하에 본 업그레이드 소프트웨어 프로그램(“본 소프트웨어”)을 사용할 수 있음에 동의합니다. 본 소프트웨어의 제목, 소유권과 지적 재산권은 Garmin 소유이며, Garmin은 고객 개인에 한해 본 소프트웨어의 사용을 허가합니다. 고객 역시 직접 복사해서 사용할 수 있지만, 본인만 사용해야 합니다. 만약 본 사용 약관에 동의하시면, 서명에 의한 승인 없이도 본 사용 약관은 효력을 발생합니다.

본 소프트웨어는 소프트웨어의 업그레이드만 제공하며, 다른 보증이나 고객이 필요한 기능에 부합되는 목적은 없습니다.

본 소프트웨어의 지적 재산권은 Garmin이 가지고, 미국 저작권법과 국제 판권의 협정 하에 보호되며, 고객은 반드시 본 소프트웨어의 구조, 구성, 코딩 및 소스가 Garmin의 유가 상업 기밀에 속한다는 것을 이해해야 합니다. 고객은 본 소프트웨어에 대한 편집, 수정, 해체, 리엔지니어링 또는 기타 소스 탐지 시도 등을 하지 않을 것에 동의합니다.

고객은 미국 수출 통제법을 위반하면서 본 소프트웨어를 수출하거나 또는 기타 국가로 재수출하지 않을 것에 동의합니다.

2024/10/18	AQUAMAP_V2_4.20_PreInstall_STEP_1.zip	다운로드(35.4 MB)
2024/10/18	AQUAMAP_V2_4.20_STEP_2.zip	다운로드(199 MB)
2024/10/18	AQUAMAP_V2_4.20_STEP_3.zip	다운로드(119 MB)
2019/01/08	GPS software update	다운로드(542 MB)

AQUAMAP_V2_4.20_PreInstall_STEP_1.zip

Release Note:

Version 4.20

Add GT12M/GT17M support
Remove demo mode button
Add barometer alarm

Installation Instructions：

Please use AQUAMAP_V2_4.20_PreInstall_STEP_1.zip to make an update card (Unzip and drag the 'Garmin' folder to SD card. The 'Garmin' folder should be the highest level folder on the SD card.) and insert it to the unit to do the pre-installation. The unit will reboot two times and the screen might be flashing or blanking out into several colors, which is normal behavior. Please wait until the whole process has been done before moving to the next step. It will take about 5 minutes to finish.
Use AQUAMAP_V2_v4.20_STEP_2.zip to make an update card (Unzip and drag the 'Garmin' folder to SD card. The 'Garmin' folder should be the highest level folder on the SD card.) and insert it to the unit to do the secondary installation. This package will install the main partition. The unit will reboot two times and please wait until the whole process has been done before moving to the next step. It will take about 5 minutes to finish. After reboot, user need to pass through the startup wizard options before moving forward to next step.
Use AQUAMAP_V2_v4.20_STEP_3.zip to make an update card (Unzip and drag the 'Garmin' folder to SD card. The 'Garmin' folder should be the highest level folder on the SD card.) and insert it to the unit to do the third installation. This package will install the recovery partition. The unit will reboot two times and please wait until the whole process has been done. It will take about 5 minutes to finish.
Please do not turn off the unit while the update is in progress. If any of the steps become unsuccessful, try to repeat the same installation step again, avoid moving directly to next step.

System requirements：

Windows / Linux PC or Mac that has available SD card reader.

AQUAMAP_V2_4.20_STEP_2.zip

Release Note:

Version 4.20

Add GT12M/GT17M support
Remove demo mode button
Add barometer alarm

Installation Instructions：

Please use AQUAMAP_V2_4.20_PreInstall_STEP_1.zip to make an update card (Unzip and drag the 'Garmin' folder to SD card. The 'Garmin' folder should be the highest level folder on the SD card.) and insert it to the unit to do the pre-installation. The unit will reboot two times and the screen might be flashing or blanking out into several colors, which is normal behavior. Please wait until the whole process has been done before moving to the next step. It will take about 5 minutes to finish.
Use AQUAMAP_V2_v4.20_STEP_2.zip to make an update card (Unzip and drag the 'Garmin' folder to SD card. The 'Garmin' folder should be the highest level folder on the SD card.) and insert it to the unit to do the secondary installation. This package will install the main partition. The unit will reboot two times and please wait until the whole process has been done before moving to the next step. It will take about 5 minutes to finish. After reboot, user need to pass through the startup wizard options before moving forward to next step.
Use AQUAMAP_V2_v4.20_STEP_3.zip to make an update card (Unzip and drag the 'Garmin' folder to SD card. The 'Garmin' folder should be the highest level folder on the SD card.) and insert it to the unit to do the third installation. This package will install the recovery partition. The unit will reboot two times and please wait until the whole process has been done. It will take about 5 minutes to finish.
Please do not turn off the unit while the update is in progress. If any of the steps become unsuccessful, try to repeat the same installation step again, avoid moving directly to next step.

System requirements：

Windows / Linux PC or Mac that has available SD card reader.

AQUAMAP_V2_4.20_STEP_3.zip

Release Note:

Version 4.20

Add GT12M/GT17M support
Remove demo mode button
Add barometer alarm

Installation Instructions：

Please use AQUAMAP_V2_4.20_PreInstall_STEP_1.zip to make an update card (Unzip and drag the 'Garmin' folder to SD card. The 'Garmin' folder should be the highest level folder on the SD card.) and insert it to the unit to do the pre-installation. The unit will reboot two times and the screen might be flashing or blanking out into several colors, which is normal behavior. Please wait until the whole process has been done before moving to the next step. It will take about 5 minutes to finish.
Use AQUAMAP_V2_v4.20_STEP_2.zip to make an update card (Unzip and drag the 'Garmin' folder to SD card. The 'Garmin' folder should be the highest level folder on the SD card.) and insert it to the unit to do the secondary installation. This package will install the main partition. The unit will reboot two times and please wait until the whole process has been done before moving to the next step. It will take about 5 minutes to finish. After reboot, user need to pass through the startup wizard options before moving forward to next step.
Use AQUAMAP_V2_v4.20_STEP_3.zip to make an update card (Unzip and drag the 'Garmin' folder to SD card. The 'Garmin' folder should be the highest level folder on the SD card.) and insert it to the unit to do the third installation. This package will install the recovery partition. The unit will reboot two times and please wait until the whole process has been done. It will take about 5 minutes to finish.
Please do not turn off the unit while the update is in progress. If any of the steps become unsuccessful, try to repeat the same installation step again, avoid moving directly to next step.

System requirements：

Windows / Linux PC or Mac that has available SD card reader.

GPS software update

Installation Instructions：

Copy "gps_fw.bin" file under Garmin\RemoteSW folder on SD card.
Insert the SD card into the unit, select “Update GPS Software” to activate the GPS software update.
